RF ONE offers a complete line of high performance microwave cables up to 110 GHz, with a variety of options in cable size, flexibility, loss and affordability. Benefiting from over twenty-year experience in designing and manufacturing cables & connectors, we provide highly reliable cable assemblies widely used in test & measurement, high frequency inter-connection, 5G system as well as in harsh enviroments such as defense, naval etc.
P/N | Frequency Max | Outer Diameter | Static Bend Radius | Loss at Max Freq | Power at Max Freq | Phase Stability | Add to RFQ |
---|---|---|---|---|---|---|---|
PL140 |
110 GHz | 1.4 mm | 8 mm | 14.6 dB/m | 3 W | ≤±12°@ 110 GHz | Add to RFQ |
PL180P | 110 GHz | 1.8 mm | 13 mm | 13.1 dB/m | 2 W | ≤±12°@ 110 GHz | Add to RFQ |
PL220 | 67 GHz | 2.2 mm | 11 mm | 6 dB/m | 29 W | ≤±8°@ 67 GHz | Add to RFQ |
PL230P |
67 GHz | 2.6 mm | 11 mm | 6 dB/m | 29 W | ≤±7°@ 67 GHz | Add to RFQ |
PL360P | 50 GHz | 3.6 mm | 18 mm | 3.3 dB/m | 55 W | ≤±5°@ 50 GHz | Add to RFQ |
PL360 | 40 GHz | 3.6 mm | 18 mm | 2.6 dB/m | 75 W | ≤±6°@ 40 GHz | Add to RFQ |
PL380P |
40 GHz | 3.8 mm | 18 mm | 2.2 dB/m | 74 W | ≤±5°@ 40 GHz | Add to RFQ |
PL400 | 40 GHz | 4.0 mm | 20 mm | 2.0 dB/m | 77 W | ≤±5°@ 40 GHz | Add to RFQ |
PL150 | 40 GHz | 1.5 mm | 7 mm | 7.3 dB/m | 6 W | ≤±8°@ 40 GHz | Add to RFQ |
PL520 | 26.5 GHz | 5.2 mm | 25 mm | 1.3 dB/m | 160 W | ≤±5°@ 26.5 GHz | Add to RFQ |
PL520P | 26.5 GHz | 5.4 mm | 26 mm | 1.3 dB/m | 160 W | ≤±5°@ 26.5 GHz | Add to RFQ |
PL800 | 18 GHz | 7.85 mm | 40 mm | 0.7 dB/m | 398 W | ≤±5°@ 18 GHz | Add to RFQ |
PL1200 | 10 GHz | 12.0 mm | 60 mm | 0.4 dB/m | 867 W | ≤±4°@ 10 GHz | Add to RFQ |

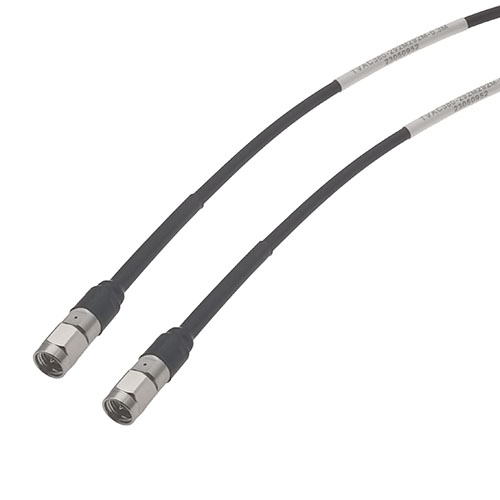

TVAC380 | 40 GHz | 3.8 mm | 19 mm | 2.2 dB/m | 74 W | ≤±6°@ 40 GHz | Add to RFQ |
TVAC520 | 26.5 GHz | 5.3 mm | 27 mm | 1.25 dB/m | 160 W | ≤±5°@ 26.5 GHz | Add to RFQ |
TVAC800 | 18 GHz | 7.8 mm | 39 mm | 0.67 dB/m | 398 W | ≤±4°@ 18 GHz | Add to RFQ |

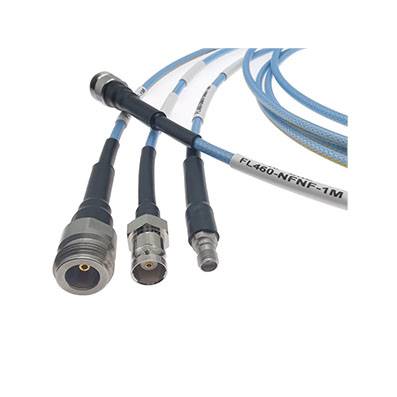

FL460 | 26.5 GHz | 4.6 mm | 20 mm | 1.8 dB/m | 128 W | Add to RFQ | |
FL520 | 18 GHz | 5.2 mm | 25 mm | 1.3 dB/m | 166 W | Add to RFQ | |
FL620 | 18 GHz | 6.2 mm | 32 mm | 1 dB/m | 202 W | Add to RFQ | |
MB250L | 67 GHz | 2.5 mm | 10 mm | 6.8 dB/m | 11 W | Add to RFQ | |
MB250 | 50 GHz | 2.5 mm | 10 mm | 6.4 dB/m | 35 W | Add to RFQ | |
MB260L |
50 GHz | 2.64 mm | 10.5 mm | 4.8 dB/m | 34 W | Add to RFQ | |
MB360 | 26.5 GHz | 3.61 mm | 8.4 mm | 2.2 dB/m | 63 W | Add to RFQ | |
UF370P |
50 GHz | 3.7 mm | 18 mm | 3.6 dB/m | 43 W | Add to RFQ | |
UF450 | 40 GHz | 4.5 mm | 20 mm | 3 dB/m | 57 W | Add to RFQ | |
UF520 |
26.5 GHz | 5.2 mm | 18 mm | 2.5 dB/m | 67 W | Add to RFQ | |
UF550 | 26.5 GHz | 5.5 mm | 28 mm | 1.6 dB/m | 121 W | Add to RFQ | |
UF800 | 18 GHz | 7.7 mm | 40 mm | 0.8 dB/m | 399 W | Add to RFQ | |
SP160 | 67 GHz | 1.6 mm | 6 mm | 11.9 dB/m | 4 W | Add to RFQ | |
SP280 |
40 GHz | 2.8 mm | 14 mm | 4.4 dB/m | 16 W | Add to RFQ | |
SP400 | 26.5 GHz | 4.0 mm | 20 mm | 2.8 dB/m | 36 W | Add to RFQ | |
EL280 |
26.5 GHz | 2.8 mm | 12 mm | 3.7 dB/m | 16 W | Add to RFQ | |

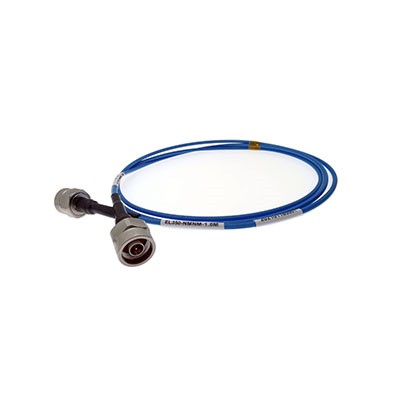

EL350 | 18 GHz | 3.5 mm | 14 mm | 1.8 dB/m | 101 W | Add to RFQ | |
EL520 | 13.5 GHz | 5.2 mm | 20 mm | 1.0 dB/m | 157 W | Add to RFQ | |
EL780 | 13.5 GHz | 7.8 mm | 32 mm | 0.7 dB/m | 392 W | Add to RFQ | |
TP220 |
40 GHz | 2.2 mm | 15 mm | 4.7 dB/m | 23 W | Add to RFQ | |
SG047 | 110 GHz | 1.2mm | 9.7 dB/m | 4 W | Add to RFQ | ||
SG047S | 67 GHz | 1.19mm | 10.1 dB/m | 5 W | Add to RFQ | ||
SG086 | 50 GHz | 2.18mm | 4.1 dB/m | 34 W | Add to RFQ | ||
SG086S | 40 GHz | 2.2mm | 5.0 dB/m | 17 W | Add to RFQ | ||
SG120 | 40 GHz | 3.1mm | 2.3 dB/m | 74 W | Add to RFQ | ||
SG141 | 26.5 GHz | 3.05mm | 1.7 dB/m | 106 W | Add to RFQ | ||
SF086 | 18 GHz | 2.6 mm | 6 mm | 4.0 dB/m | 23 W | Add to RFQ | |
SF141 | 18 GHz | 4.1 mm | 8 mm | 2.3 dB/m | 97 W | Add to RFQ | |
SF250 | 6 GHz | 6.8 mm | 10 mm | 0.69 dB/m | 389 W | Add to RFQ |
